基于高消光比調制器脈沖調制應用

蘇州leyu集團光電科技有限公司提供基于法國iXblue公司鈮酸鋰馬赫增德爾高消光比強度調制器的脈沖調制元件的脈沖調制方案，這些方案包括常用的脈沖產生（脈沖調制）、脈沖整形、脈沖拾取等。基于法國iXblue高消光比強度調制器MXER-LN系列，可以輕松獲得足夠的消光比和脈沖對比度。更多詳細情況請聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。

脈沖調制方案 | 蘇州leyu集團光電科技有限公司

關于脈沖調制：

對連續波激光器進行調制從而獲得脈沖光，其調制方式主要分為直接調制、腔內調制和腔外調制（外調制）。

直接調制方式適用于半導體光源，這種方法是要把傳送的信息轉變?yōu)殡娏餍盘栔苯虞斎爰す馄鲝亩@得調制光信號。該調制方式的特點：簡單、經濟，適用于強度調制。

腔內調制是通過改變激光器的參數（如增益、諧振腔Q值或光程等）而實現的，主要用于Q開關、腔測空、鎖模等技術。

腔外調制（外調制）需要將光源和調制器分開，因此稱為外調制。光源與信號同時輸入外調制器中，要傳送的電信號作為調制信號作用于外調制器。特點：結構復雜，性能優于直接調制。可用于強度調制、頻率及相位調制。

在外調制光路中，馬赫增德爾調制器（MZM）是不可或缺的元器件之一，選擇合適的電光調制器規格對系統的整體性能、一致性和可靠性有著重要的影響。

馬赫增德爾調制器（MZM）的主要主要調制格式有：脈沖調制、模擬調制以及數字調制。

脈沖應用主要分為脈沖生成、脈沖整形和脈沖采集（提取）三方面，具體可參考以下方案：

（1）脈沖生成

脈沖生成應用，其方案如上圖所示，連續波DFB激光器發出單頻連續波作為光載波，電脈沖信號經由射頻放大器（DR-VE系列）進行放大，加載到高消光比強度調制器（MXER-LN系列）中，經過電光轉化，電脈沖信號成功加載到載波光信號之上，連續波從而被調制成脈沖光。

（2）脈沖整形

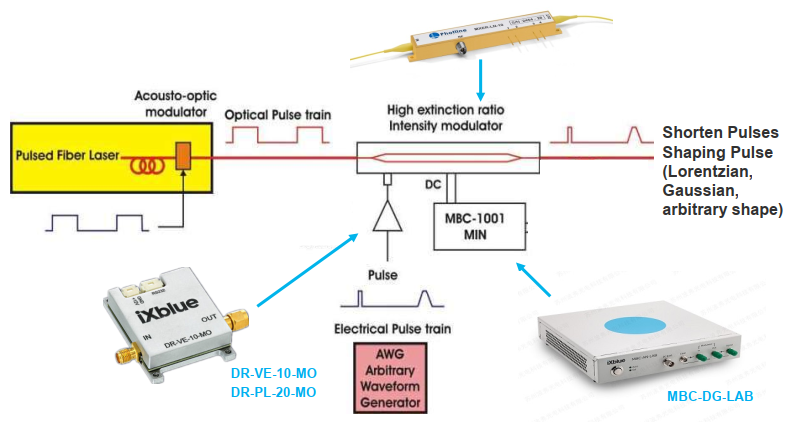

脈沖整形

脈沖整形應用，其方案如上圖所示，以脈沖激光器產生的脈沖激光為載波，信號發生器產生電脈沖，經由射頻放大器（DR-VE系列）進行放大，加載到高消光比強度調制器（MXER-LN系列）中，經過電光轉化，電脈沖信號成功加載到載波光信號之上，從而達到脈沖整形的目的。

（3）脈沖提取

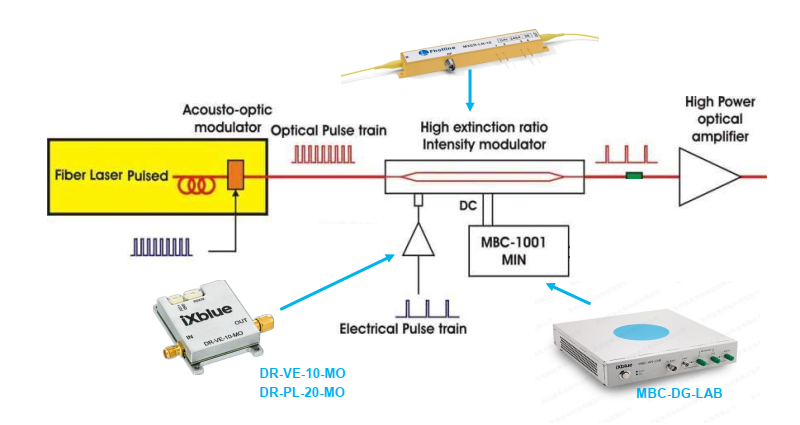

脈沖拾取/脈沖提取

脈沖提取應用，其方案如上圖所示。以脈沖激光器產生的脈沖激光為載波，信號發生器產生電脈沖，經由射頻放大器（DR-VE系列）進行放大，加載到高消光比強度調制器（MXER-LN系列）中，經過電光轉化，電脈沖信號成功加載到載波光信號之上，從而達到脈沖提取的目的。

當連續激光被調制成短脈沖時，低消光比的電光調制器會導致連續激光的泄漏，如20dB消光比的調制器，輸入的連續光功率100mW，會有約為1mW的連續光泄漏。而EOM產生的脈沖和其泄漏光后續被光放大器放大，并注入光路之中。對于遠程的光纖鏈路傳輸，一般需要消光比ER>32dB以減輕泄漏光影響。iXblue公司生產的MXER-LN 系列強度調制器是高性能調制器，具有優越的消光比。

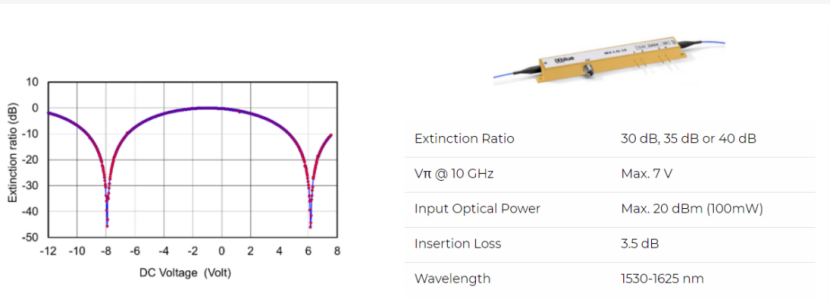

高消光比強度調制器 | MXER-LN-10

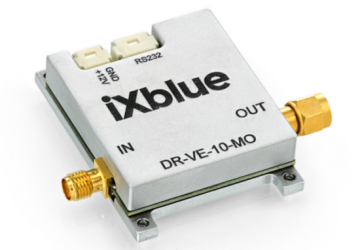

DR-VE系列射頻驅動器，是設計用于驅動脈沖、模擬或數字應用的鈮酸鋰電光調制器的放大器模塊，以產生不失真的光脈沖。為了產生清晰的光脈沖，在保持高消光比ER的同時，具有銳利的邊緣、持續的高低電平以及無overshoot，脈沖應用需要具有合適特性的特定射頻放大器，如DR-VE系列。

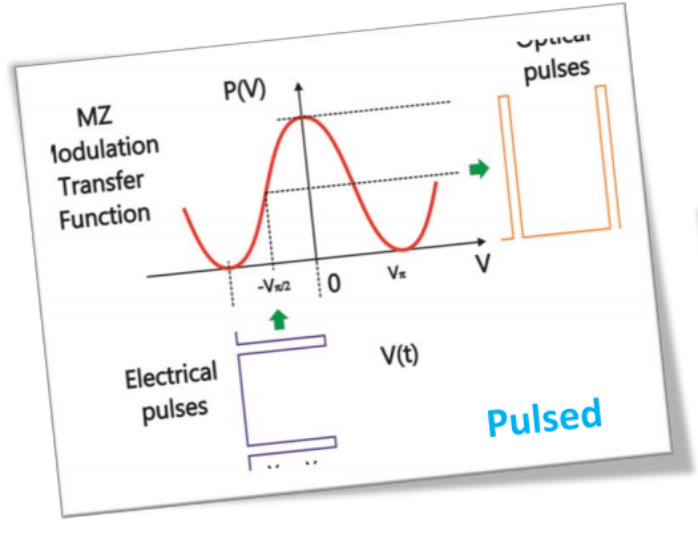

在實際的脈沖應用中，需要產生具有可重復特性的光脈沖，因此需要光學器件在長時間內穩定運行以及抗干擾的可靠性。EOM中的Mach-Zehnder干涉儀由于溫度變化、熱不均勻性、老化、光折變效應、靜電荷積累等環境效應而產生偏置點漂移。偏置點漂移將會導致傳遞函數 MTF 偏離調制信號的工作點。因此，輸出脈沖的消光比和脈沖寬度等特性會受到干擾。

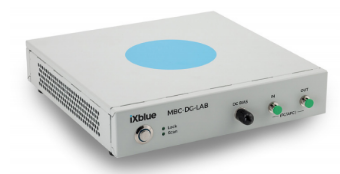

直流偏壓點的漂移可以使用iXblue的MBC（調制器自動偏壓控制器）解決方案進行主動監測和控制：臺式儀器MBC-DG-LAB或MBC-DG-board鎖定用于脈沖應用的Mach-Zehnder調制器的工作點。
